Тепловая мощность: 10-110 т/ч
Тепловой КПД: ≥98%
Давление: 1.25-5.3Мпа
Топливо: природный газ, сжиженный нефтяной газ, мазут, дизельное топливо, двухтопливное топливо и т.д.
Области применения: пищевая промышленность, производство напитков, комбикормовые заводы, текстильные фабрики, бумажные фабрики, упаковочная промышленность, нефтеперерабатывающие заводы, химическая промышленность, фармацевтика и т.д.

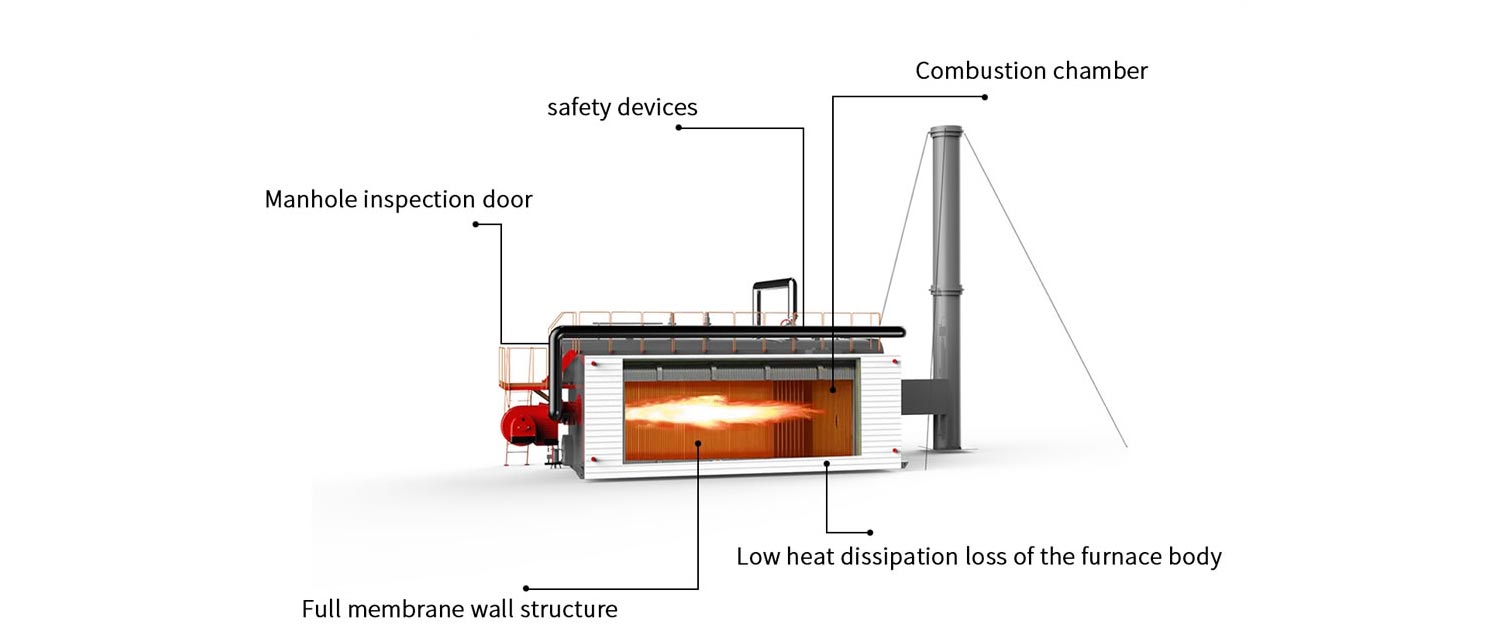

Котел серии SZS закреплен на передней стенке. После того, как топливо выбрасывается из горелки, оно сгорает в топке под микробаротропным давлением (первый возврат). После выхода высокотемпературного дымового газа поверните его на 180° влево после печи, чтобы попасть в конвекционный пучок второго обратного пути, направьте в горизонтальный пароперегреватель перед печью и поверните на 180° влево перед печью, чтобы попасть в конвекционный пучок энергосберегающего устройства (третье обратное путешествие).Затем пучки конвекционных труб проходят полный теплообмен через энергосберегающее устройство и конденсатор и, наконец, через дымоход попадают в дымовую трубу и выбрасываются в атмосферу.
1.1 В конструкции котла реализована идея каскадной утилизации тепла дымовых газов. В задней части корпуса котла установлен конденсатор дымовых газов, который снижает температуру дымовых газов (может составлять менее 70 ℃), повышает эффективность работы котла и снижает содержание вредных компонентов в дымовых газах.
2.Выбирайте горелки известных марок и разумную конструкцию печи, чтобы топливо сгорало полностью, состав отходящих газов соответствовал показателю защиты окружающей среды в первоклассном районе страны, а уровень шума также был ниже национального стандарта.
3.1 Расположение поверхности нагрева котла является разумным, технические параметры подобраны надлежащим образом, а площадь теплопередачи является избыточной, поэтому котел обладает определенной перегрузочной способностью.
3.2 Дымовые газы и рабочая среда котла расположены в противотоке, что обеспечивает высокую среднюю температуру и давление, хорошую теплоотдачу, разумный выбор объема топки и полное сгорание топлива.
3.3 В качестве изоляционных материалов выбраны алюмосиликатный войлок и сверхтонкая стекловолоконная нить. Общая толщина составляет около 200 мм. Между двумя изоляционными слоями используется отражающая алюминиевая фольга, которая сводит теплопотери котла к минимуму, значительно повышает тепловую эффективность, экономит топливо и снижает эксплуатационные расходы.
3.4 Конденсатор поглощает не только много ощутимого тепла, содержащегося в дымовых газах, но и много скрытого тепла, содержащегося в дымовых газах, что повышает эффективность котла по сравнению с обычными котлами. В устройстве для утилизации конденсационного тепла используется нержавеющая сталь, обладающая особой стойкостью к кислотной и хлоридной коррозии, что значительно продлевает срок службы котлов.
4.1 Котел работает под микроположительным давлением, а стеновая труба топки выполнена полностью мембранной. Котел обладает определенной способностью выдерживать давление, и при работе под микроположительным давлением не происходит утечки дыма или воздуха.
4.2 Котел двухбарабанный горизонтального типа с небольшим объемом воды и топливом - газом (мазутом). Теплоаккумулирующий элемент в котле очень мал, а скорость испарения воды при отключении питания низкая, поэтому защита от отключения питания работает просто.
4.3 Котлы оснащены взрывозащищенными дверцами и устройствами контроля давления в топке для обеспечения безопасной и надежной работы.
5.1 В передней и задней частях верхнего и нижнего барабанов расположены смотровые люки. Для удобства обслуживания в задней части котла расположены смотровые люки.

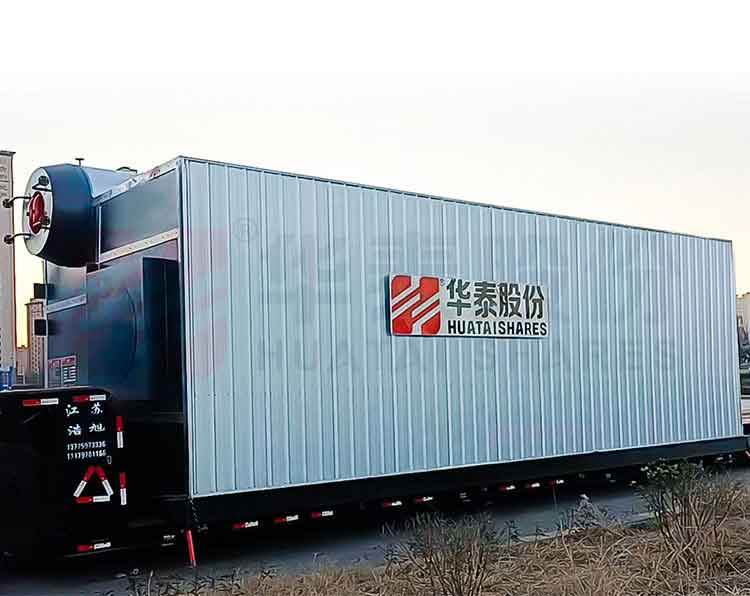

5.2 Котел представляет собой комплектный котел, который позволяет сократить сроки монтажа при соблюдении требований к габаритам при транспортировке. В то же время алюминиевые панели и каркас соединены болтами. Их удобно демонтировать и легко обслуживать.
| Модель | Номинальное испарение (т/ч) | Номинальное давление пара (Мпа) | Тепловой КПД (%) | Температура насыщенного пара (℃) |
| SZS10-1.25/1.6-Y(Q) | 10 | 1.25/1.6 | 98.2 | 194/204 |
| SZS15-1.25/1.6-Y(Q) | 15 | 1.25/1.6 | 98.5 | 194/204 |
| SZS20-1.25/1.6-Y(Q) | 20 | 1.25/1.6 | 99.8 | 194/204 |
| SZS25-1.25/1.6-Y(Q) | 25 | 1.25/1.6 | 99.6 | 194/204 |
| SZS30-1.25/1.6-Y(Q) | 30 | 1.25/1.6 | 99.8 | 194/204 |
| SZS40-1.25/1.6-Y(Q) | 40 | 1.25/1.6 | 99.8 | 194/204 |
| SZS50-1.25/1.6-Y(Q) | 50 | 1.25/1.6 | 99.8 | 194/204 |
| SZS60-1.25/1.6-Y(Q) | 60 | 1.25/1.6 | 99.8 | 194/204 |
| SZS80-1.25/1.6-Y(Q) | 80 | 1.25/1.6 | 99.8 | 194/204 |
| Модель | Номинальное испарение (т/ч) | Номинальное давление пара (Мпа) | Тепловой КПД (%) | Температура насыщенного пара (℃) |
| SZS30-1.6/2.5/3.8-Y(Q) | 30 | 1.6/2.5/3.8 | 300/400/450 | 99.8% |
| SZS40-1.6/2.5/3.8-Y(Q) | 40 | 1.6/2.5/3.8 | 300/400/450 | 99.8% |
| SZS50-1.6/2.5/3.8-Y(Q) | 50 | 1.6/2.5/3.8 | 300/400/450 | 99.8% |
| SZS60-1.6/2.5/3.8-Y(Q) | 60 | 1.6/2.5/3.8 | 300/400/450 | 99.8% |
| SZS80-1.6/2.5/3.8-Y(Q) | 80 | 1.6/2.5/3.8 | 300/400/450 | 99.8% |
